Upravljačka ploča trofazne pumpe
Ulazni napon: trofazni, AC380V-415V/50hz
Izlazna snaga: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) )
Tip pokretanja: DOL
Količina kontrolirane pumpe: Jedna pumpa
- Brza dostava
- Osiguranje kvalitete
- Služba za korisnike 24/7
Uvod u proizvod
Pregled

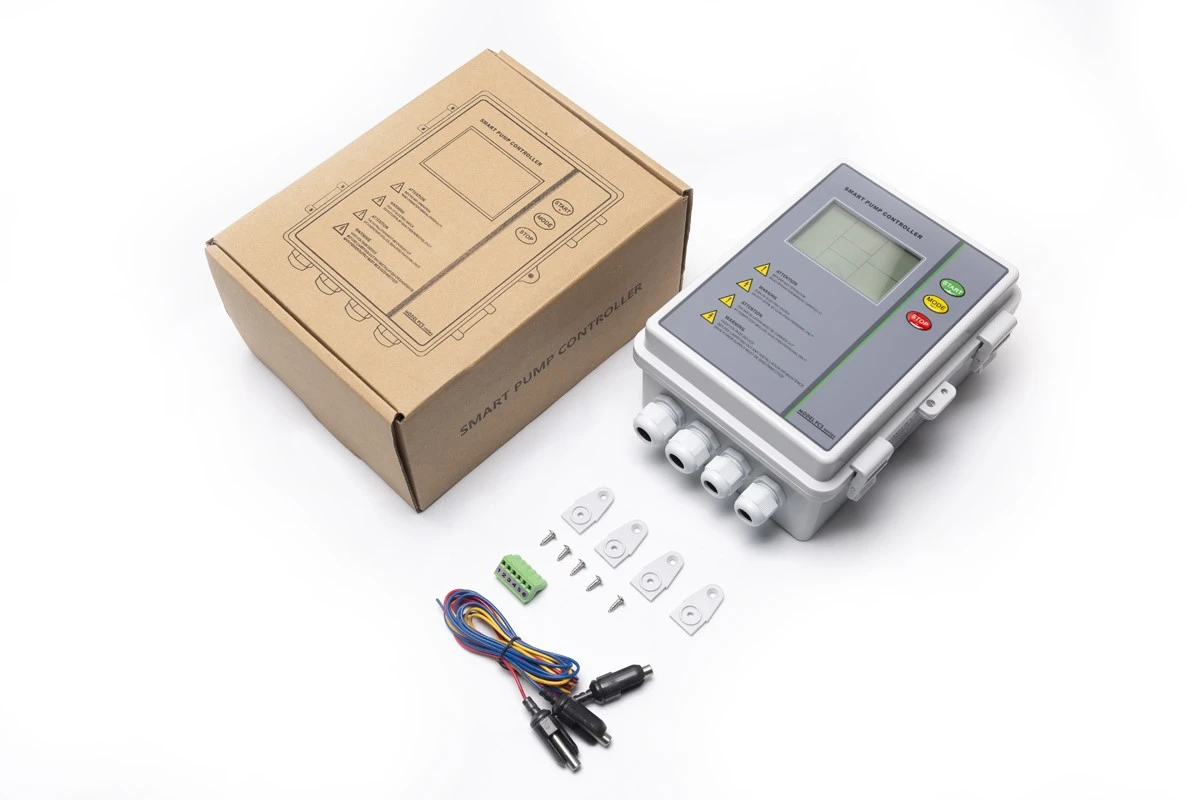

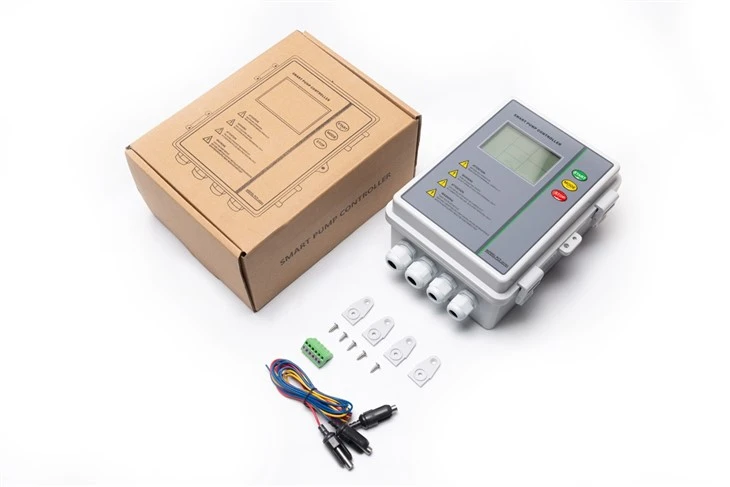

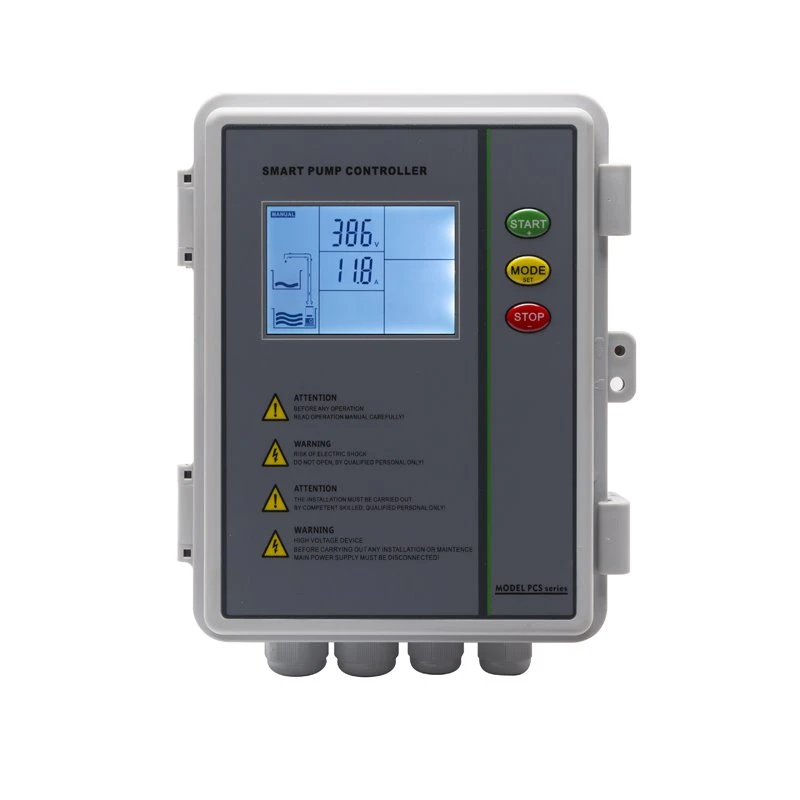

PCS31 to je 3-fazna upravljačka ploča pumpe. Služi za kontrolu i zaštitu 0.75-15kw vodene pumpe.
1. izuzev tri tradicionalne primjene punjenja vodom/pojačivača/podizanja kanalizacije, dobivamo Pure kontrolu timera ciklusa
2. s kontrolom temperature pomoću senzora temperature PT 100 (opcionalno)
3. Zaštita od preokreta faze
4. Mjerač vremena za zaustavljanje pumpe u stanju ručnog upravljanja
5.Domet prijenosa signala 1000m ne 150m
6. Rezervirano mjesto za MCB
7.Snaga može biti do 15kw
8. Razlika u točnosti kontrole ampera je 2%
9. Umjesto prethodnog podesivog otpornika, koristi se sofisticiraniji integrirani blok operacijskog pojačala, pouzdaniji prikaz napona
10. stupanj naše kutije je IP 65, a ne IP 22.
|
Model |
PCS31(3-fazna upravljačka ploča pumpe) |
|
Električna konfiguracija |
|
|
Ulazni napon |
Trofazni, AC380V-415V/50hz |
|
Izlazna snaga |
0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15HP) 15kw (20HP) |
|
Tip pokretanja |
DOL |
|
Količina kontrolirane pumpe |
Jedna pumpa |
|
Glavna zaštitna funkcija |
|
|
Zaštita od preopterećenja pomoću ampera |
Da |
|
Motor pumpe je zastao |
Da |
|
Rad na suho bez senzora |
Da |
|
Pod/prenapon |
Da |
|
Otvorena faza |
Da |
|
Preokret faze |
Da |
|
Ostala funkcija |
|
|
Prikaz zadnjih pet zapisa grešaka pumpe |
Da |
|
Prikaz akumuliranog vremena rada pumpe |
Da |
|
Primjena |
|
|
Prijenos vode plovnim prekidačem/senzorom tekućine |
Da |
|
Povišenje tlaka pomoću tlačnog prekidača |
Da |
|
Kanalizacija pomoću plovnog prekidača/senzora tekućine |
Da |
|
Čista kontrola tajmera ciklusa |
Da |
|
Kontrola temperature pomoću senzora temperature PT 100 (opcionalno) |
Da |
|
Način upravljanja |
|
|
Ručni mod |
Da |
|
Automatski način rada |
Da |
|
Druga značajka |
|
|
Zaštita od preokreta faze |
Da |
|
Mjerač vremena za zaustavljanje pumpe u stanju ručnog upravljanja |
Da |
|
Pritisnite gumb za zaključavanje |
Da |
|
Stupanj zaštite regulatora |
IP65 |
|
Točnost kontrole ampera |
visoko |
|
Raspon prijenosa signala |
1000M |
|
Rezervirano mjesto za MCB |
Da |
|
Snaga može biti do 15kw |
Da |
|
Razlika u točnosti kontrole ampera |
2% |
|
Umjesto prethodnog podesivog otpornika, koristi se sofisticiraniji integrirani blok operacijskog pojačala, pouzdaniji prikaz napona |
Da |
1. Punjenje vode iz donjeg spremnika u gornji spremnik jedna je od glavnih namjena.
2. Pumpa za bušotinu.
3. Uklanjanje kanalizacije iz sump.
4. Korištenje vremena početka i završetka za postavljanje mjerača vremena.
Dodatak:
Regulacija temperature s PT 100
Postoje dvije kategorije:
Prvo, sustav cirkulacije tople vode isključit će vodenu pumpu kada temperatura mreže cijevi dosegne unaprijed određenu temperaturu zaustavljanja i ponovno je pokrenuti kada temperatura padne ispod unaprijed određene početne temperature;
Drugo, kada temperatura padne ispod unaprijed određene razine i poraste preko nje, PT100 ugrađen u motor pumpe za vodu automatski će se ponovno pokrenuti. Ovo se radi kao mjera predostrožnosti.
Dodatne značajke i funkcije uključuju:

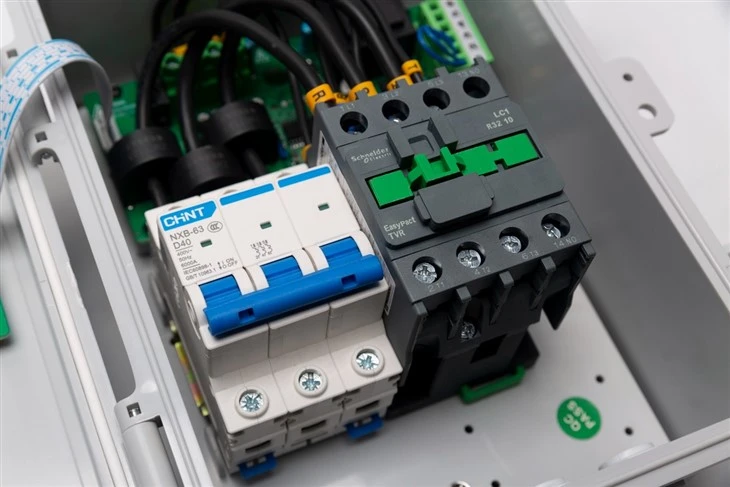

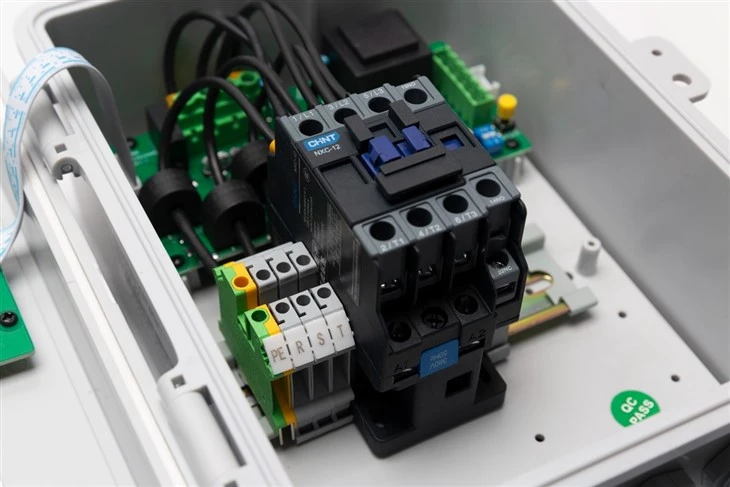

1.Korištenje CHNT AC kontaktora kao pogona;
2. Oslobađanje prostora za MCB; izvorni dizajn zahtijevao je 5M terminale za ulaznu snagu.
3. Kutija IP 65
4. Možete otkvačiti terminal razine.
Domet prijenosa signala: 1000 metara
